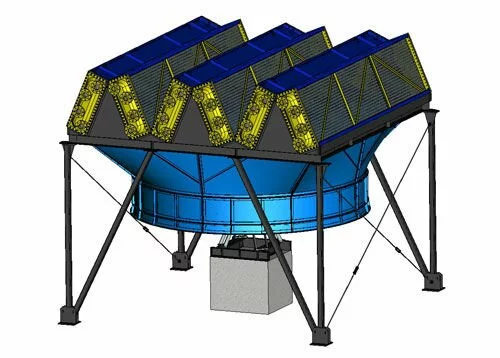

Аппараты воздушного охлаждения зигзагообразные АВЗ предназначены для охлаждения и конденсации газообразных, парообразных и жидких продуктов нефтеперерабатывающей, нефтехимической и смежных отраслей промышленности. Аппарат состоит из шести трубных секций, составленных из оребренных биметаллических труб. Отличительная особенность аппарата 1АВЗ - расположение трубных секций в форме зигзага под острым углом друг к другу и к горизонтальной опорной площадке. Секции монтируются на металлической конструкции. На отдельной раме размещается привод с колесом вентилятора. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.

Секции аппаратов воздушного охлаждения АВЗ предназначены для охлаждения жидкости с вязкостью на выходе до 5х10-5 м2/с (50 сСт). Аппараты воздушного охлаждения АВЗ предназначены для работы в макроклиматических районах со средней температурой воздуха самой холодной пятидневки не ниже минус 40° С (исполнение У) и со средней температурой воздуха самой холодной пятидневки не ниже минус 50° С (исполнение УХЛ), с сейсмичностью до 7 баллов (СНиП П-7) и скоростным напором ветра по IV географическому району (СНиП 2.01.07).

По требованию заказчика аппараты воздушного охлаждения АВЗ могут комплектоваться: жалюзи с ручным приводом или электроприводом; системой внешней рециркуляции воздуха; подогревателем воздуха; частотным преобразователем.

Климатическое исполнение аппарата У1 и УХЛ1 по ГОСТ 15150-69.

Технические характеристики:

Количество теплообменных секций, шт. – 6
Коэффициент оребрения труб – 9; 20
Площадь поверхности теплообмена, м2 – 2298-6396
Давление условное, МПа – 0,6; 1,6; 2,5; 4,0 6,3
Число рядов труб в секции – 4, 6
Число ходов по трубам в секции – 1; 2; 2а; 4; 4а; 8
Длина труб, м – 6
Диаметр колеса вентилятора, мм – 5000
Мощность электродвигателя номинальная, кВт – 37; 55; 75
Число вентиляторов в аппарате – 1
Масса аппарата, кг (в зависимости от типоразмера) – 16900-27000
Подобрать необходимые Вашему предприятию аппараты воздушного охлаждения, газовые сепараторы, подогреватели и другое оборудование наши специалисты могут после заполнения опросного листа.
