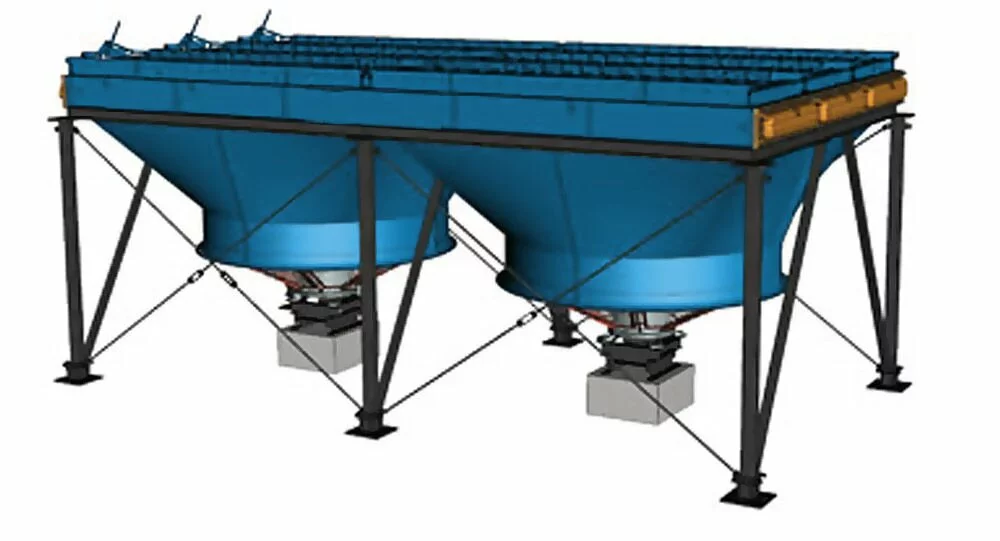

Аппараты воздушного охлаждения АВГ – теплообменное оборудование, предназначенное для охлаждения газов и жидкостей, конденсации паровых и парожидкостной сред в технологических процессах химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслей промышленности с давлением среды от 0,6 до 6,3 МПа, или под вакуумом с остаточным давлением не ниже 665 Па и температуре не выше 3000 °C, с вязкостью на выходе до 5 · 10-5 м2 / с (50сСт). На АПО, производство которых полностью освоено предприятием ООО «ВСФ ТЕХНОЛОДЖИС», созданные стандартизированные параметрические и Типоразмерный ряды. Выбор этих аппаратов заказчик может осуществлять самостоятельно из указанных рядов:

Климатическое исполнение аппаратов У1 и УХЛ1 - по ГОСТ 15150.
Аппараты поставляют для эксплуатации при рабочей температуре деталей, работающих под давлением, не ниже минус 300С - исполнение У1 и не ниже минус 400С - выполнение УХЛ1.
Аппараты должны применяться при температурах и давлениях, соответствующих указанным в ГОСТ Р 51364.
Расчетный срок службы аппаратов:

работающих в среде со скоростью коррозии до 0,1 мм в год - 20 лет;
работающих в среде со скоростью коррозии> 0,1 мм - по согласованию с заказчиком.
По требованию заказчика аппараты могут изготавливаться без опоры, а также с дополнительными сборочными единицами: комплектом жалюзи с ручным или пневматическим приводом, увлажнителем воздуха, подогревателем воздуха, пневматическим приводом регулировки лопастей вентилятора.

Каждый аппарат имеет условное обозначение в соответствии с техническими условиями (ТУ) на аппарат.

Технические характеристики:

Количество теплообменных секций, шт. – 3
Коэффициент оребрения труб – 9; 14.6; 20
Площадь поверхности теплообмена, м2 – 875-6336
Давление условное, МПа – 0,6; 1,6; 2,5; 4,0 6,3
Число рядов труб в секции – 4; 6, 8
Число ходов по трубам в 4-х рядных секциях – 1, 2, 2a; 4
Число ходов по трубам в 6-и рядных секциях – 1, 2, 2a, 3, 3a, 6
Число ходов по трубам в 8-и рядных секциях – 1, 2, 2a, 4, 4a, 8
Длина труб, м – 4, 8
Диаметр колеса вентилятора, мм – 2800
Мощность электродвигателя номинальная, кВт – 22; 30
Число вентиляторов в аппарате – 1, 2
Масса аппарата, кг (в зависимости от типоразмера) – 7230-25760
Подобрать необходимые Вашему предприятию аппараты воздушного охлаждения, газовые сепараторы, подогреватели и другое оборудование наши специалисты могут после заполнения опросного листа.
